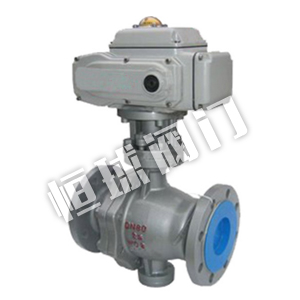

固定式電動球閥概述：
所有裝配電動執行機構的固定球閥全部稱為電動固定球閥，一般情況，小于DN150的電動固定球閥標配QT或TT電動執行器，閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。根據閥門口徑、壓力的實際情況，可提供國內外知名執行器品牌產品，確保坤儀出廠的電動閥門品質完美。
固定式電動球閥特點:
固定球閥 開關型/調節性/防爆型/智能型 電動執行器 啟閉力矩小 220V/380V
固定式電動球閥執行器選購提示：
第一步：選擇球閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。
第二步：選擇電動執行器的類型，主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。
第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。
固定式電動球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
固定式電動球閥規格參數
|
CH系列執行機構技術參數 |
閥體參數 |
|
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～300mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構 |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN50-80 |
DN100-800-1200 |
|
250:1 |
350:1 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
|
進線接口 |
PE1/2〞進線線鎖 |
執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上�？煽毓栎敵�，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
固定式電動球閥技術參數和性能
|
試驗壓力
（Mpa） |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
固定式電動球閥主要零件材質
|
零件名稱 |
材 料 |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M (316L) |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
,
固定式電動球閥外形連接尺寸
|
通徑 |
L |
H(mm) |
重量（Kg） |
|
mm |
mm |
Q47 |
Q347 |
Q647 |
Q947 |
Q47 |
Q347 |
Q647 |
Q947 |
Q67 |
Q367 |
Q667 |
Q967 |
|
100 |
305 |
178 |
|
416 |
470 |
55 |
|
90 |
110 |
80 |
|
85 |
105 |
|
125 |
381 |
252 |
|
542 |
520 |
80 |
|
120 |
145 |
75 |
|
115 |
140 |
|
150 |
403 |
|
205 |
572 |
538 |
|
140 |
170 |
205 |
|
125 |
155 |
190 |
|
200 |
502 |
|
398 |
736 |
580 |
|
220 |
250 |
275 |
|
200 |
230 |
255 |
|
250 |
568 |
|
495 |
890 |
637 |
|
365 |
310 |
335 |
|
340 |
295 |
310 |
|
300 |
648 |
|
580 |
910 |
684 |
|
530 |
485 |
475 |
|
500 |
455 |
445 |
|
350 |
762 |
|
625 |
1020 |
796 |
|
740 |
600 |
600 |
|
695 |
555 |
545 |
|
400 |
838 |
|
720 |
1080 |
842 |
|
900 |
955 |
895 |
|
845 |
900 |
840 |
|
450 |
914 |
|
770 |
1120 |
874 |
|
1170 |
1250 |
1105 |
|
1105 |
1195 |
1045 |
|
500 |
991 |
|
840 |
1150 |
904 |
|
1340 |
1550 |
1360 |
|
1270 |
1480 |
1290 |
|
600 |
1143 |
|
1050 |
1210 |
1120 |
|
1580 |
1740 |
1495 |
|
1480 |
1680 |
1405 |
|
700 |
1245 |
|
110 |
1300 |
1218 |
|
1885 |
2000 |
1850 |
|
1785 |
1900 |
1750 |
|
800 |
1397 |
|
1150 |
1460 |
1328 |
|
2190 |
2310 |
2050 |
|
2070 |
2200 |
1930 |
常見問題
-
公司主要生產哪些產品？
公司專業研發生產自動化產品：氣動配件，氣動（GT,AT）、電動（精小型，防爆型）三大大塊自控閥門配套產品。
-
當我需要報價時，我應該提供哪些信息？
通常情況下，請將您所需要的產品名稱及用途發送給我們，以便我們可以準確報出價格，以便滿足您的需求。
所需產品的規格要求可以定制嗎？
可以定制，請將您所需要定制的產品詳細要求發給我們。
