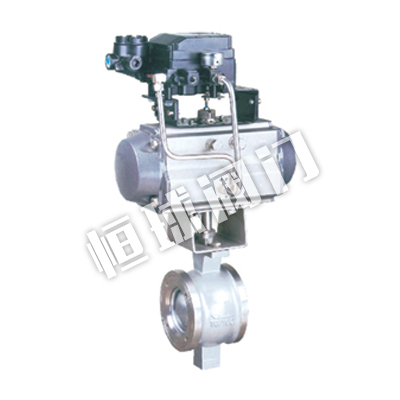

氣動V型調節球閥是我公司新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。該
氣動球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。
工作原理：
AT氣動V型調節球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。
產品特點：
1、氣動V型球閥由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。
2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：V型閥采用可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。
7、超強的剪切能力：V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動V型
氣動球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑、摩擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不磨損。
主要技術參數及性能
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
強度試驗 |
2.4～9.6MPa |
|
密封試驗 |
1.76～7.0MPa |
|
流量特性 |
近似等百分比 |
|
閥板轉角(度) |
0°～至90°(可調) |
|
允許泄漏量等級 |
軟密封：零泄露
硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
|
動作時間(S/90度) |
8.5～30 |
36～60 |
|
可調節比 |
250:1 |
300:1 |
|
配置執行器 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
氣動V型球閥控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
執行器技術參數
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
氣動V型球閥可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要設計標準
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
